Муфта упругая втулочно пальцевая МУВП (ГОСТ 21424)
Изготавливаем муфты МУВП (муфты упругие втулочно пальцевые) по ГОСТу 21424-93, так же по чертежам и техническим условиям заказчика. Изготовим муфту с тормозным шкивом. Дополнительно укомплектуем пальцами и упругими элементами - кольцами.
Производим муфты МУВП. Муфты упругие втулочно пальцевые.
Гарантия от производителя 12 месяцев!
Работаем по всей России.
Изготовление по ГОСТ 21424-93.
Изготовление нестандартных муфт по чертежам и требованиям заказчика.
Минимальный срок изготовления.
Индивидуальный подход к каждому заказу.
Предоставляем паспорта качества на изделия.
Ежедневные отгрузки в транспортные компании
Изготовим муфты МУВП, для ремонтных нужд поставим в ваш адрес пальцы МУВП и резиновые кольца МУВП.
| Наименование | Обозначение по ГОСТ 21424-93 |
| Муфта МУВП-1 | Муфта МУВП-6,3 |
| Муфта МУВП-2 | Муфта МУВП-16,0 |
| Муфта МУВП-3 | Муфта МУВП-31,5 |
| Муфта МУВП-4 | Муфта МУВП-63,0 |
| Муфта МУВП-5 | Муфта МУВП-125,0 |
| Муфта МУВП-6 | Муфта МУВП-250,0 |
| Муфта МУВП-7 | Муфта МУВП-500,0 |
| Муфта МУВП-8 | Муфта МУВП-710,0 |
| Муфта МУВП-9 | Муфта МУВП-1000,0 |
| Муфта МУВП-10 | Муфта МУВП-2000,0 |
| Муфта МУВП-11 | Муфта МУВП-4000,0 |
| Муфта МУВП-12 | Муфта МУВП-8000,0 |
| Муфта МУВП-13 | Муфта МУВП-16000,0 |
| Наименование пальцев | Применяемость у муфт: |
| Палец МУВП П1 | Для МУВП-3, МУВП-4 |
| Палец МУВП П2 | Для МУВП-5, МУВП-6, МУВП-7 |
| Палец МУВП П3 | МУВП-8, МУВП-9 |
| Палец МУВП П4 | МУВП-10 |
| Палец МУВП П5 | МУВП-11 |
| Палец МУВП П6 | МУВП-12 |
| Палец МУВП П7 | МУВП-13 |
| Кольца резиновые | Размеры (D*d*H*h) |
| Кольцо МУВП К1 | 19*10*5*2,5 |
| Кольцо МУВП К2 | 27*14*7*3,5 |
| Кольцо МУВП К3 | 35*18*9*4,5 |
| Кольцо МУВП К4 | 45*24*11*6 |
| Кольцо МУВП К5 | 56,5*30*14*7,5 |
| Кольцо МУВП К6 | 70,5*38*18*9,5 |
| Кольцо МУВП К7 | 86,5*47*22*11,5 |

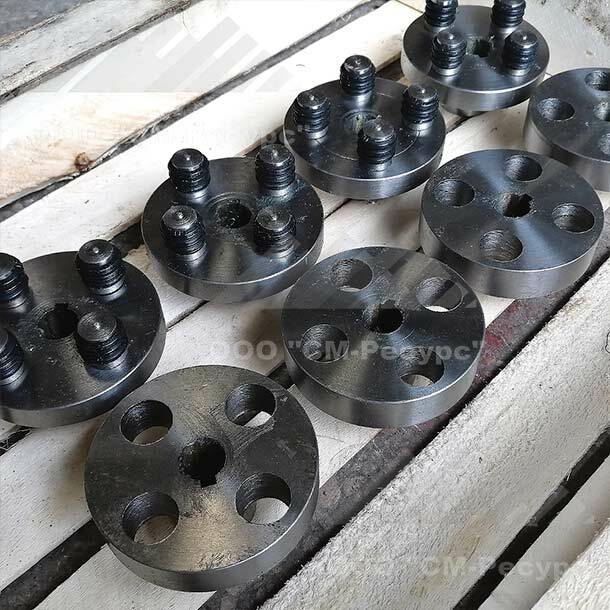

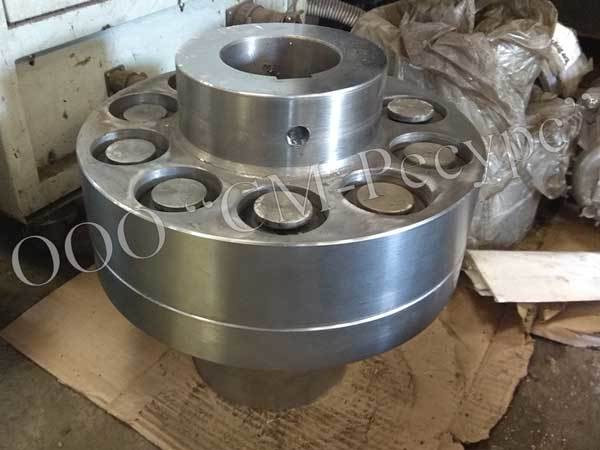

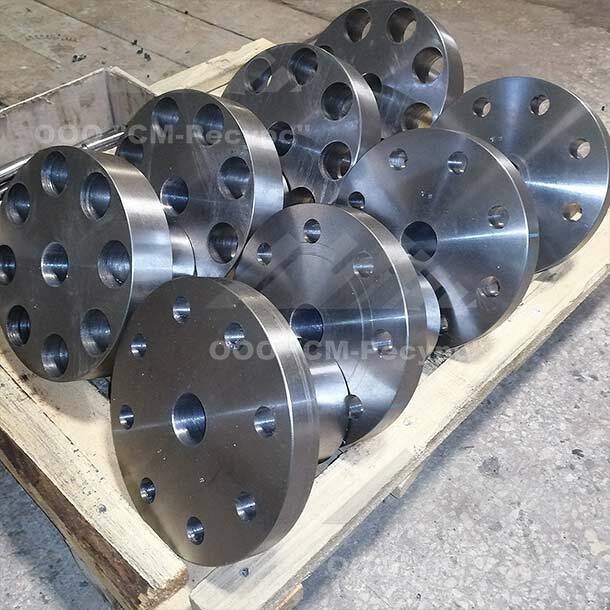

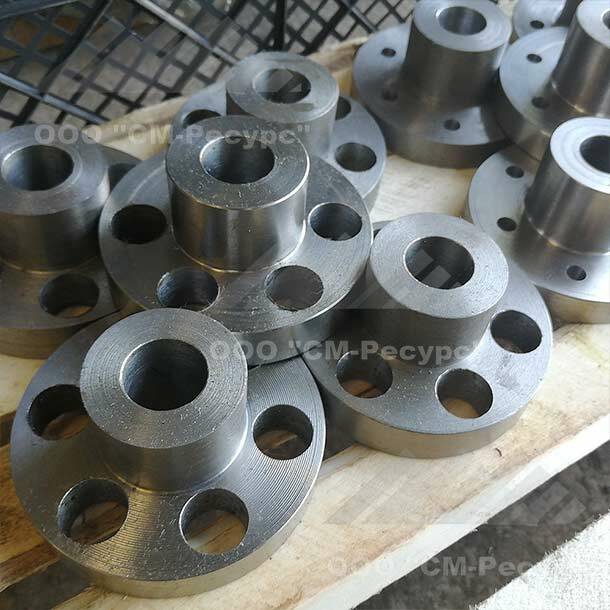

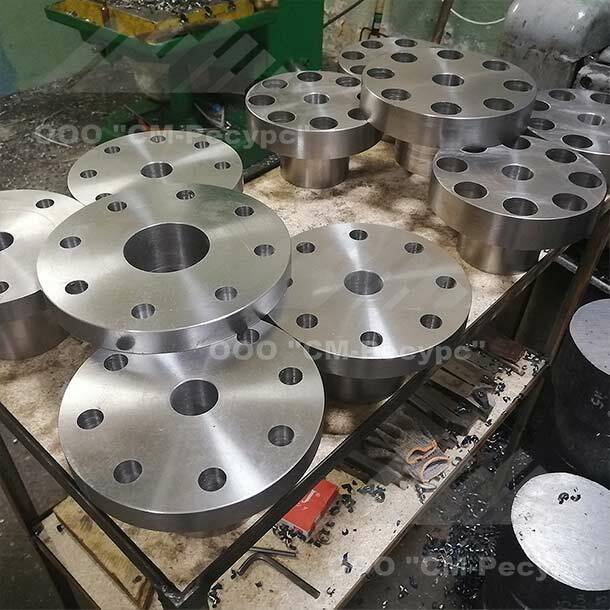

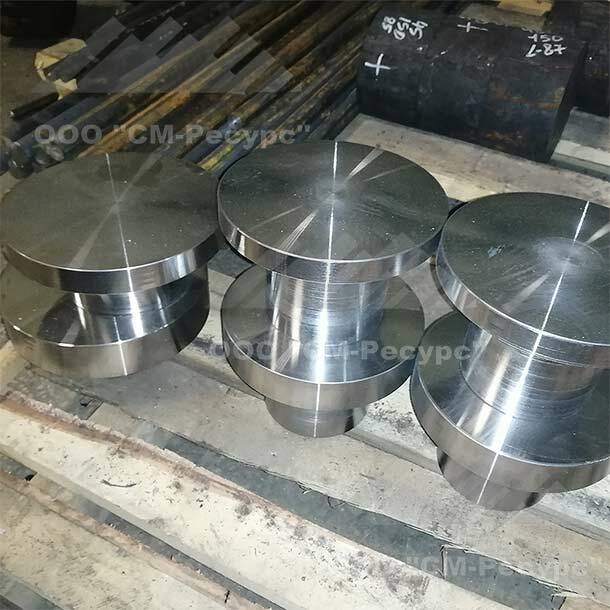

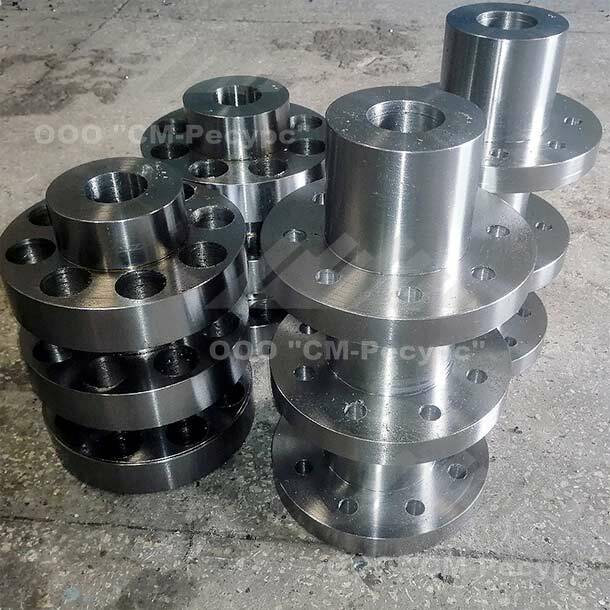

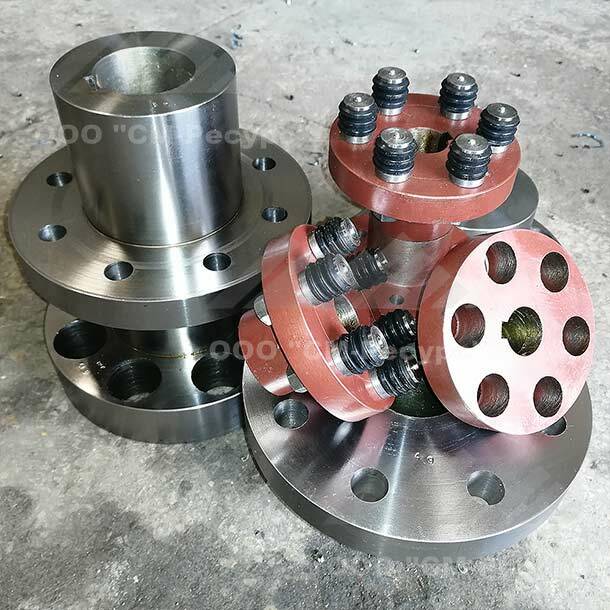

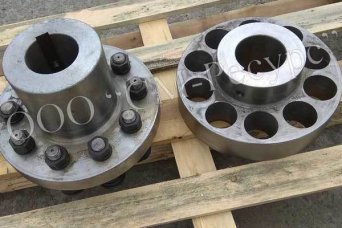

Фото муфт МУВП с нашего производства:

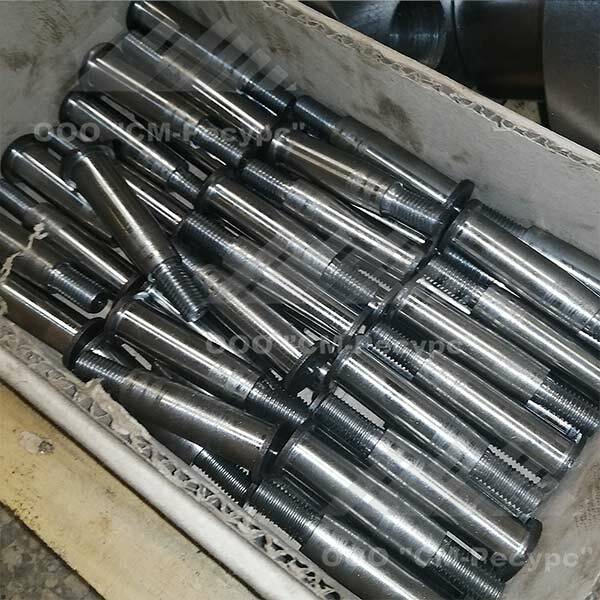

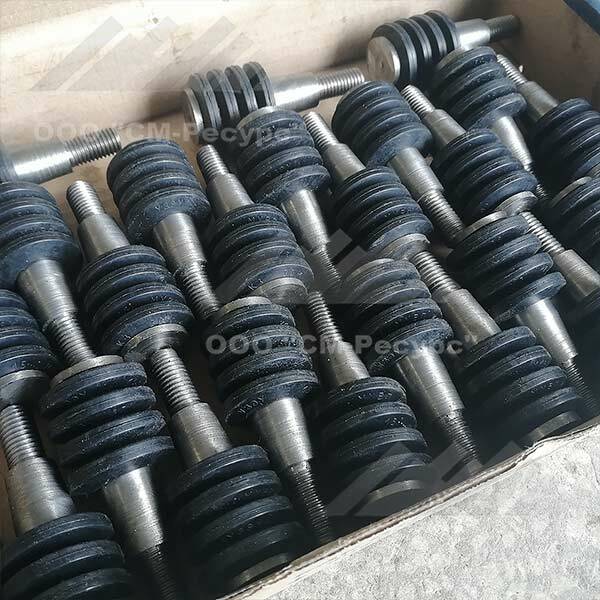

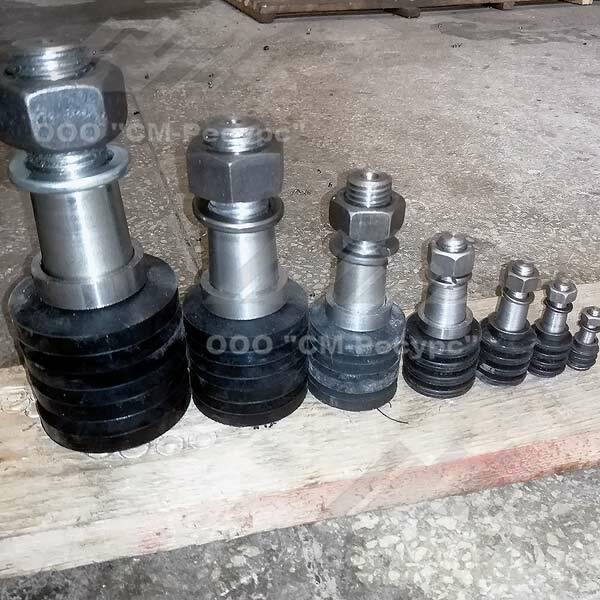

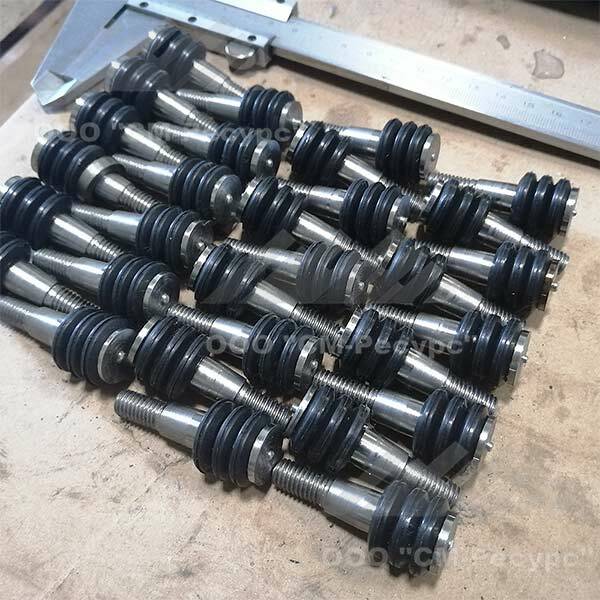

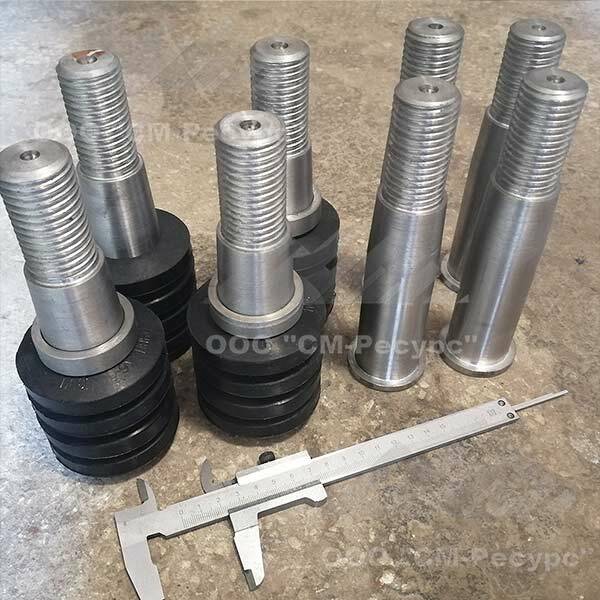

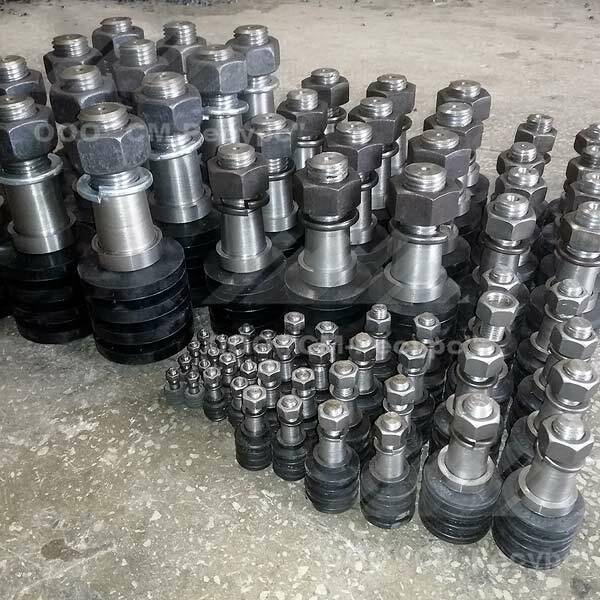

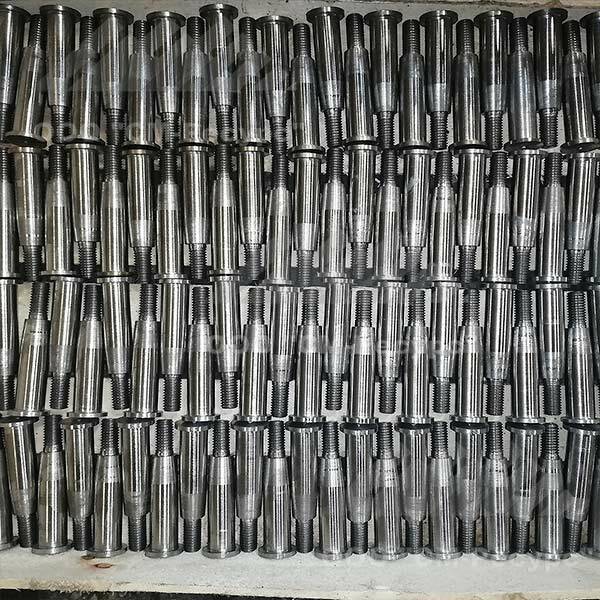

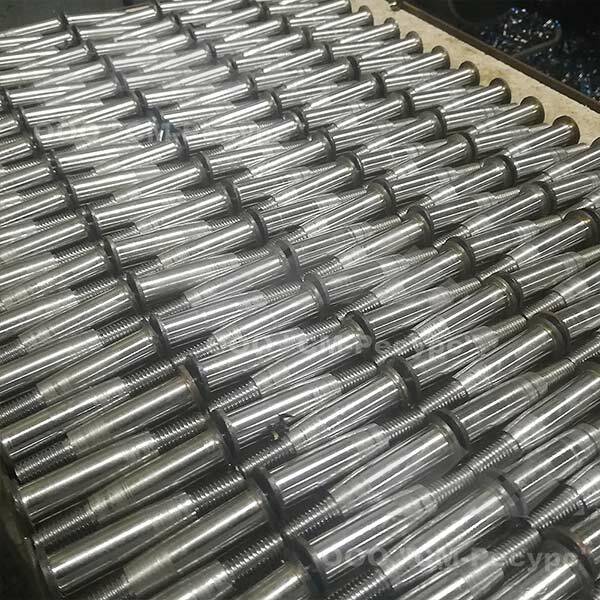

Фото пальцев МУВП с нашего производства:
Цены, наличие и срок изготовления муфты МУВП.
Вы всегда можете узнать действующую цену на изготовление муфт МУВП по телефону 8(351)750-55-89 или отправить заявку и чертеж по эл.почте: sm-rs@bk.ru
МУВП стандартизованы (ГОСТ 21424-93) для валов диаметром d = (10…160) мм и крутящих моментов Mр = (6,3-16000 Η•м).
Полумуфты изготовляют из серого чугуна СЧ 20, стали 30, 45 или 35Л.
Материал пальцев — сталь 45, а втулок — резина с пределом прочности на растяжение не менее чем 8 МПа.
Пример условного обозначения: муфты упругой втулочно-пальцевой с номинальным крутящим моментом 250 Н•м диаметром посадочного отверстия d = 40 мм, исполнения 1 (цилиндрический конец вала), климатического исполнения У и категории размещения 3:
Муфта упругая втулочно-пальцевая 250-40-1 У3 ГОСТ 21424-93
